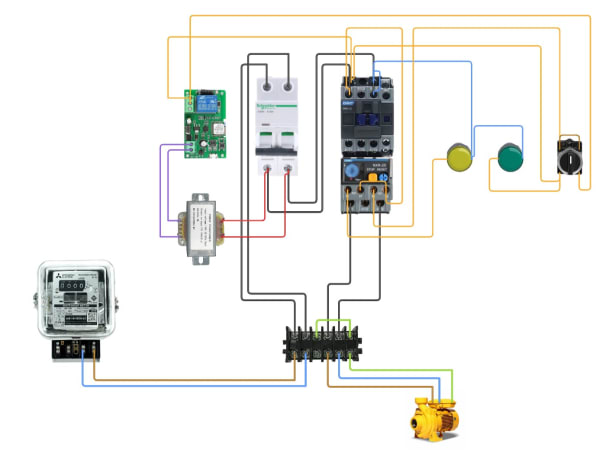

วงจรตู้ควบคุมปั้มน้ำ IOT 2แรง สั่งงานผ่านมือถือ Sonoff
วงจรประกอบ ตู้ควบคุมปั้มน้ำ IOT 2 แรงม้า สั่งงานผ่านมือถือ โดยใช้ Sonoff โหมดการใช้งาน ตู้ควบคุม มี 2 โหมด คือ แมนนวล และออโต้ - manual สามารถสั่งเปิดปั้มน้ำ ทันทีได้เลย - auto สามารถสั่งงานผ่านมือถือ หรือตั้งเวลาผ่าน sonoff เพื่อให้ทำงานตามเวลาได้ ทันทีตามที่ต้องการ เหมาะสำหรับปั้มน้ำ 1-2 แรงม้
ดูสรุปวงจรแบบข้อความ (อุปกรณ์ + การต่อสาย)
ผู้สร้าง: ช่างโป้ ธารา
อุปกรณ์ในตู้คอนโทรลนี้ (11 ชิ้น)
- Power — Power Transformer 12VAC (PowerSupply)
- Selector — Selector Switch 3Way (Switch)
- Overload — Overload NXR-25 (Contactor)
- Magnetic — Magnetic NXC-12 (Contactor)
- เบรกเกอร — เบรกเกอร์ AC (Breaker)
- Pilot — Pilot Lamp Yellow (Other)
- Pilot — Pilot Lamp Green (Other)
- เทอมินอล — เทอมินอล 6 ช่อง (Other)
- Sonoff — Sonoff 1CH (Switch, EweLink)
- มิตเตอร์ — มิตเตอร์ไฟฟ้า (PowerSupply)
- ปั้มน้ำ — ปั้มน้ำ มิซู (Other)
การเชื่อมต่อสายไฟ (28 เส้น)
- เทอมินอล (T1) → เบรกเกอร (L) · Main Power · 2.5 mm²
- เทอมินอล (T2) → เบรกเกอร (N) · Main Power · 2.5 mm²
- เบรกเกอร (L) → Magnetic (1/L1) · Main Power · 2.5 mm²
- เบรกเกอร (N) → Magnetic (5/L3) · Main Power · 2.5 mm²
- Overload (2/T1) → เทอมินอล (T4) · Main Power · 2.5 mm²
- Overload (6/T3) → เทอมินอล (T5) · Main Power · 2.5 mm²
- มิตเตอร์ (L2) → เทอมินอล (T1) · Main Power · 2.5 mm²
- มิตเตอร์ (N2) → เทอมินอล (T2) · Main Power · 2.5 mm²
- เทอมินอล (T3) → เทอมินอล (T6) · Main Power · 2.5 mm²
- เทอมินอล (T4) → ปั้มน้ำ (U) · Main Power · 2.5 mm²
- เทอมินอล (T5) → ปั้มน้ำ (V) · Main Power · 2.5 mm²
- เทอมินอล (T6) → ปั้มน้ำ (PE) · Main Power · 2.5 mm²
- เบรกเกอร (L) → Power (IN) · Control · 1.5 mm²
- เบรกเกอร (N) → Power (IN) · Control · 1.5 mm²
- Magnetic (5/L3) → Magnetic (A2) · Control · 1.5 mm²
- Magnetic (1/L1) → Overload (95NC) · Control · 1.5 mm²
- Magnetic (A2) → Pilot (X2) · Control · 1.5 mm²
- Magnetic (A1) → Selector (4) · Control · 1.5 mm²
- Overload (98NO) → Pilot (X1) · Control · 1.5 mm²
- Overload (96NC) → Selector (3) · Control · 1.5 mm²
- Pilot (X2) → Pilot (X2) · Control · 1.5 mm²
- Power (OUT) → Sonoff (INPUT) · Control · 1.5 mm²
- Power (OUT) → Sonoff (INPUT) · Control · 1.5 mm²
- Selector (4) → Pilot (X1) · Control · 1.5 mm²
- Selector (3) → Selector (4) · Control · 1.5 mm²
- Selector (3) → Sonoff (COM) · Control · 1.5 mm²
- Sonoff (NO) → Magnetic (A1) · Control · 1.5 mm²
- Overload (97NO) → Overload (95NC) · Control · 1.5 mm²
