ฝึกต่อสายตู้คอนโทรล ออนไลน์
เรียนรู้วิธีประกอบตู้คอนโทรลไฟฟ้าและตู้ควบคุม IoT แบบลงมือทำจริงในเบราว์เซอร์ ไม่ต้องมีอุปกรณ์จริง ไม่ต้องกลัวไฟดูด — เหมือนมีคนสอนต่อตู้คอนโทรลอยู่ข้าง ๆ ฝึกอ่านวงจรและประกอบตู้ได้จากที่บ้าน

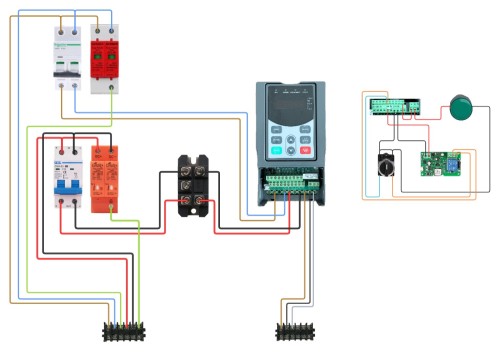

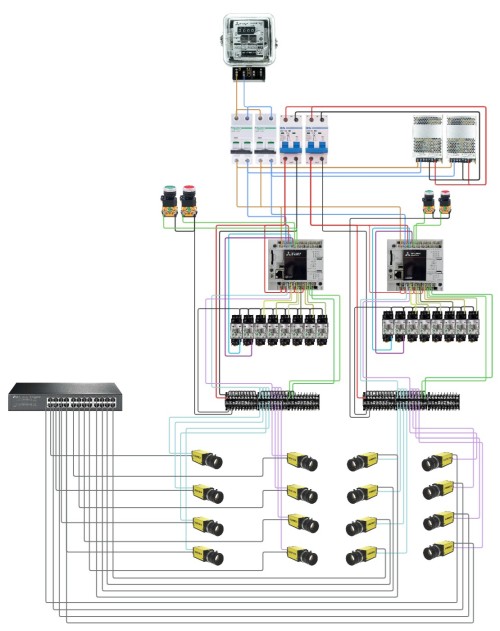

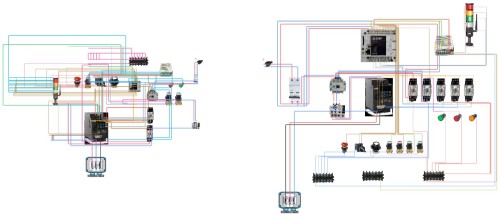

โปรเจคที่น่าสนใจ
ดูทั้งหมด
เหมาะกับใคร?
นักเรียน / นักศึกษา
ฝึกอ่าน wiring diagram และลองต่อวงจรก่อนเข้าห้อง lab จริง เสริมความเข้าใจก่อนสอบภาคปฏิบัติ
ช่างมือใหม่
ทดลองวางอุปกรณ์และลากสายได้ไม่จำกัดครั้ง โดยไม่ต้องเสียอุปกรณ์จริงหรือเสี่ยงเกิดอุบัติเหตุ
แชร์โปรเจคร่วมกัน
แชร์โปรเจกต์ให้เพื่อน เพื่อนร่วมทีม หรือผู้เรียน เพื่อดูต่อ แก้ไข หรือฝึกต่อจากโปรเจกต์เดิมได้เลย
ทำไมต้อง TaraLab?
TaraLab คือโปรแกรมจำลองวงจรไฟฟ้าและออกแบบตู้คอนโทรลออนไลน์ ใช้งานผ่านเบราว์เซอร์ เหมือนโปรแกรมเขียนแบบไฟฟ้า แต่เน้นการฝึกต่อสายและอ่านวงจรจริง ไม่ต้องติดตั้งโปรแกรม ไม่ต้องมีอุปกรณ์
ฝึกต่อตู้คอนโทรลได้ไม่จำกัดครั้ง ไม่ต้องกลัวพัง ไม่ต้องรอซื้ออุปกรณ์
เห็นทั้งภาพจริงและภาพวงจร (schematic) คู่กัน — เชื่อมโยงสิ่งที่เห็นในตู้กับสัญลักษณ์ในแบบ ช่วยให้อ่านวงจรไฟฟ้าเป็น
ลากสายแบบ orthogonal เหมือนโปรแกรมเขียนแบบไฟฟ้ามาตรฐาน
บันทึกโปรเจกต์ไว้ทำต่อทีหลัง และแชร์ให้คนอื่นดูได้
คำถามที่พบบ่อย
วงจร Direct On Line (DOL) คืออะไร?
วงจร DOL คือการสตาร์ทมอเตอร์แบบต่อตรง โดยจ่ายไฟเต็มพิกัด (Full Voltage) เข้ามอเตอร์ทันทีผ่านแมกเนติกคอนแทคเตอร์ตัวเดียว เหมาะกับมอเตอร์ขนาดเล็ก (ทั่วไปไม่เกินราว 7.5 kW) เพราะติดตั้งง่ายและราคาถูก แต่มีกระแสตอนสตาร์ทสูง 5–7 เท่าของกระแสพิกัด เป็นวงจรพื้นฐานที่ช่างควรต่อเป็นก่อนวงจรอื่น
วงจร Star-Delta คืออะไร ต่างจาก DOL ยังไง?
Star-Delta คือวิธีสตาร์ทมอเตอร์เพื่อลดกระแสตอนออกตัว โดยช่วงแรกต่อขดลวดแบบ Star (แรงดันตกที่ขดลวดเหลือราว 58%) เพื่อให้กระแสสตาร์ทต่ำลง แล้วจึงสลับเป็น Delta เมื่อมอเตอร์เร่งรอบขึ้น ใช้คอนแทคเตอร์ 3 ตัว (Main, Star, Delta) กับ Timer Relay เป็นตัวสั่งสลับ เหมาะกับมอเตอร์ขนาดกลาง–ใหญ่ที่ DOL จะทำให้กระแสกระชากสูงเกินไป
แมกเนติกคอนแทคเตอร์ (Magnetic Contactor) ต่อยังไง?
คอนแทคเตอร์มีหน้าสัมผัสกำลัง (Main contact: L1-L2-L3 เข้า, T1-T2-T3 ออก) สำหรับจ่ายไฟให้โหลด และมีคอยล์ (A1-A2) สำหรับสั่งงาน เมื่อจ่ายไฟเข้าคอยล์ สนามแม่เหล็กจะดูดให้หน้าสัมผัสต่อถึงกัน วงจรควบคุมทั่วไปจะต่อปุ่ม Start/Stop เข้าคอยล์ A1-A2 ร่วมกับหน้าสัมผัสช่วย (Auxiliary contact) ทำเป็นวงจร Holding (ค้างสถานะ)
Timer Relay (ไทม์เมอร์รีเลย์) ทำงานยังไง?
Timer Relay คือรีเลย์หน่วงเวลา ใช้สั่งให้หน้าสัมผัสเปลี่ยนสถานะ "หลังจาก" ครบเวลาที่ตั้งไว้ ชนิดที่ใช้บ่อยคือ On-delay (นับเวลาเมื่อจ่ายไฟ แล้วจึงทำงาน) เช่นในวงจร Star-Delta ใช้ Timer หน่วงเวลาก่อนสลับจาก Star ไป Delta นอกจากนี้ยังมี Off-delay และแบบกะพริบ (Flasher) สำหรับงานควบคุมอื่น ๆ
โอเวอร์โหลดรีเลย์ (Overload Relay) ตัดการทำงานยังไง?
Overload Relay ป้องกันมอเตอร์ไหม้จากการกินกระแสเกินพิกัดนาน ๆ ภายในมีแผ่นไบเมทัล (Bimetal) ที่งอตัวเมื่อร้อนจากกระแสที่ไหลผ่าน เมื่อกระแสเกินค่าที่ตั้งไว้ต่อเนื่อง แผ่นจะงอจนไปสะกิดให้หน้าสัมผัส 95-96 (NC) ตัดวงจรคอยล์คอนแทคเตอร์ มอเตอร์จึงหยุด ส่วนหน้าสัมผัส 97-98 (NO) ใช้ต่อไฟแจ้งเตือน ต้องตั้งค่ากระแสให้ตรงกับพิกัดมอเตอร์เสมอ
วิธีอ่านวงจรไฟฟ้า (Schematic Diagram) เบื้องต้น?
แบบวงจรไฟฟ้าใช้สัญลักษณ์มาตรฐานแทนอุปกรณ์จริง โดยทั่วไปอ่านจากบนลงล่าง (ไฟบวก/เฟสอยู่บน นิวทรัล/กราวด์อยู่ล่าง) และไล่ลำดับการทำงานจากซ้ายไปขวา จุดสำคัญคือต้องแยกให้ออกระหว่าง "วงจรกำลัง" (Power) ที่จ่ายไฟให้มอเตอร์ กับ "วงจรควบคุม" (Control) ที่สั่งงานคอนแทคเตอร์ การฝึกจับคู่ภาพจริงกับสัญลักษณ์ใน schematic จะช่วยให้อ่านแบบได้เร็วขึ้น

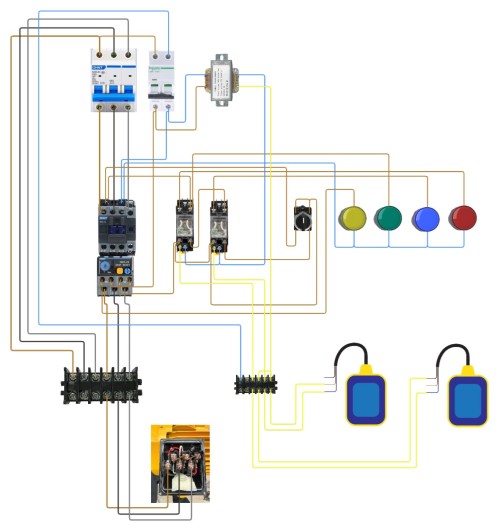

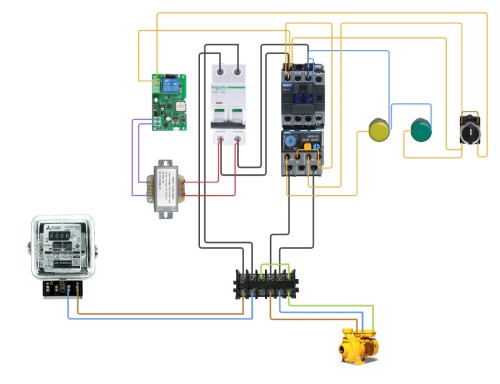

อยากเรียนต่อตู้คอนโทรลปั๊มน้ำ / มอเตอร์ เริ่มยังไง?
เริ่มจากเข้าใจวงจรพื้นฐาน DOL และ Star-Delta ก่อน แล้วฝึกต่อจริงโดยไม่ต้องมีอุปกรณ์ผ่าน TaraLab — เลือกอุปกรณ์ วางในตู้ ลากสายตามแบบ และตรวจการต่อทีละเส้นได้เลย เหมาะสำหรับผู้เริ่มต้นที่อยากฝึกก่อนลงงานจริง
อยากลองต่อวงจรเหล่านี้เอง? เริ่มฝึกในโปรแกรมจำลองวงจรได้เลย
