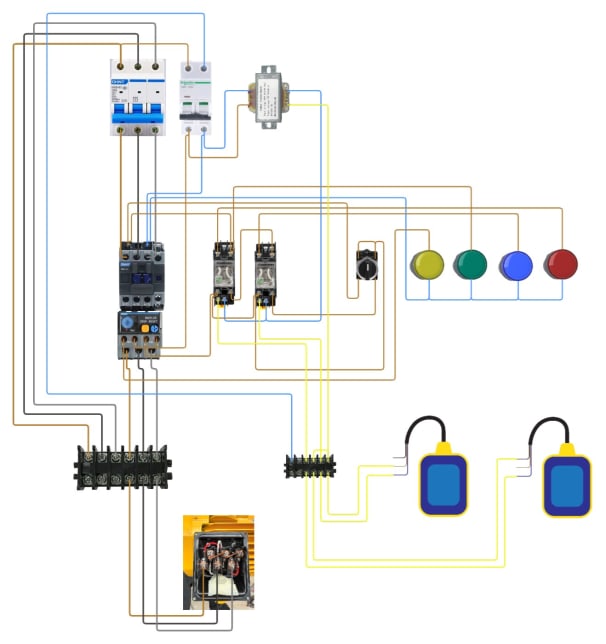

วงจรตู้ควบคุมปั้มน้ำ 1-2แรง ควบคุมด้วย การทำงานด้วย ลูกลอยไฟฟ้า

วงจรตู้ควบคุมปั้มน้ำ 1-2แรง 3เฟส 380V ควบคุมด้วย การทำงานด้วย ลูกลอยไฟฟ้า โหมดการใช้งาน ตู้ควบคุม มี 2 โหมด คือ แมนนวล และออโต้ - manual สามารถสั่งเปิดปั้มน้ำ ทันทีได้เลย - auto สามารถสั่งงานลูกลอยไฟฟ้า 2 ลูก > เงื่อนไขการทำงาน 1. ลูกลอยไฟฟ้า เช็คน้ำเต็ม หากมี น้ำเต็มแทงค์น้ำ ตู้จะตั

ดูสรุปวงจรแบบข้อความ (อุปกรณ์ + การต่อสาย)

ผู้สร้าง: ช่างโป้ ธารา

อุปกรณ์ในตู้คอนโทรลนี้ (17 ชิ้น)

• Selector — Selector Switch 3Way (Switch)
• Pilot — Pilot Lamp Green (Other)
• Pilot — Pilot Lamp Yellow (Other)
• ลูกลอยไฟ — ลูกลอยไฟฟ้า (Sensor)
• ลูกลอยไฟ — ลูกลอยไฟฟ้า (Sensor)
• Magnetic — Magnetic NXC-12 (Contactor)
• Overload — Overload NXR-25 (Contactor)
• Box — Box Pump 3Phase Star (Other)
• Pilot — Pilot Lamp Blue (Other)
• Pilot — Pilot Lamp Red (Other)
• เบรกเกอร — เบรกเกอร์ AC 3P (Breaker)
• เทอมินอล — เทอมินอล 6 ช่อง (Other)
• Power — Power Transformer 12VAC (PowerSupply)
• Relay — Relay MY2 (Relay)
• Relay — Relay MY2 (Relay)
• เบรกเกอร — เบรกเกอร์ AC (Breaker)
• เทอมินอล — เทอมินอล 6 ช่อง (Other)

การเชื่อมต่อสายไฟ (45 เส้น)

• เทอมินอล (T1) → เบรกเกอร (L1) · Main Power · 2.5 mm²
• เบรกเกอร (L2) → เทอมินอล (T2) · Main Power · 2.5 mm²
• เทอมินอล (T3) → เบรกเกอร (L3) · Main Power · 2.5 mm²
• เบรกเกอร (L1) → Magnetic (1/L1) · Main Power · 2.5 mm²
• เบรกเกอร (L2) → Magnetic (3/L2) · Main Power · 2.5 mm²
• เบรกเกอร (L3) → Magnetic (5/L3) · Main Power · 2.5 mm²
• Overload (2/T1) → เทอมินอล (T4) · Main Power · 2.5 mm²
• Overload (4/T2) → เทอมินอล (T5) · Main Power · 2.5 mm²
• Overload (6/T3) → เทอมินอล (T6) · Main Power · 2.5 mm²
• เทอมินอล (T4) → Box (U1) · Main Power · 2.5 mm²
• เทอมินอล (T5) → Box (V1) · Main Power · 2.5 mm²
• เทอมินอล (T6) → Box (W1) · Main Power · 2.5 mm²
• เบรกเกอร (N) → เทอมินอล (T1) · Control · 1.5 mm²
• เบรกเกอร (N) → Magnetic (A2) · Control · 1.5 mm²
• เบรกเกอร (N) → Power (IN) · Control · 1.5 mm²
• Magnetic (A2) → Pilot (X1) · Control · 1.5 mm²
• Pilot (X1) → Pilot (X1) · Control · 1.5 mm²
• Pilot (X1) → Pilot (X1) · Control · 1.5 mm²
• Pilot (X1) → Pilot (X1) · Control · 1.5 mm²
• Power (OUT) → Relay (7) · Control · 1.5 mm²
• Relay (7) → Relay (7) · Control · 1.5 mm²
• เบรกเกอร (L1) → เบรกเกอร (L) · Control · 1.5 mm²
• เบรกเกอร (L) → Overload (95NC) · Control · 1.5 mm²
• Overload (95NC) → Overload (97NO) · Control · 1.5 mm²
• Overload (98NO) → Pilot (X2) · Control · 1.5 mm²
• Overload (96NC) → Relay (6) · Control · 1.5 mm²
• Relay (6) → Relay (6) · Control · 1.5 mm²
• Selector (4) → Relay (6) · Control · 1.5 mm²
• Selector (3) → Selector (4) · Control · 1.5 mm²
• เบรกเกอร (L) → Power (IN) · Control · 1.5 mm²
• Selector (4) → Magnetic (A1) · Control · 1.5 mm²
• Selector (3) → Relay (5) · Control · 1.5 mm²
• Relay (3) → Relay (5) · Control · 1.5 mm²
• Relay (3) → Magnetic (A1) · Control · 1.5 mm²
• Relay (3) → Pilot (X2) · Control · 1.5 mm²
• Relay (4) → Pilot (X2) · Control · 1.5 mm²
• Relay (4) → Pilot (X2) · Control · 1.5 mm²
• Power (OUT) → เทอมินอล (T6) · Control · 1.5 mm²
• เทอมินอล (T4) → เทอมินอล (T6) · Control · 1.5 mm²
• Relay (8) → เทอมินอล (T5) · Control · 1.5 mm²
• เทอมินอล (T3) → Relay (8) · Control · 1.5 mm²
• ลูกลอยไฟ (NC) → เทอมินอล (T3) · Control · 1.5 mm²
• เทอมินอล (T4) → ลูกลอยไฟ (COM) · Control · 1.5 mm²
• เทอมินอล (T5) → ลูกลอยไฟ (NC) · Control · 1.5 mm²
• เทอมินอล (T6) → ลูกลอยไฟ (NO) · Control · 1.5 mm²
