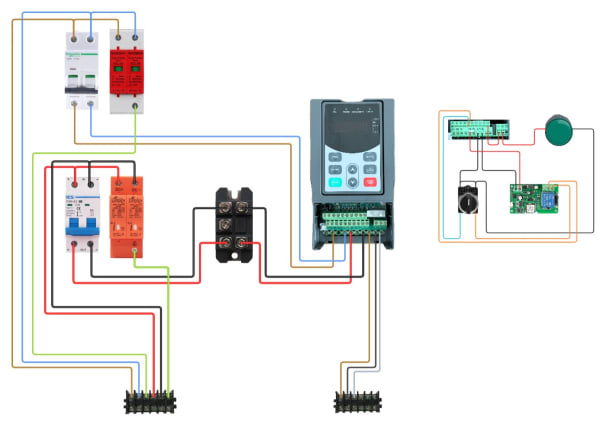

วงจรประกอบ ตู้อินเวอร์เตอร์ ควบคุมปั้มน้ำ 3แรง 3เฟส โซล่าเซลล์ สั่งงานผ่านมือถือ IOT
ตู้อินเวอร์เตอร์ ควบคุมปั้มน้ำ 3แรง 3เฟส โซล่าเซลล์ สั่งงานผ่านมือถือ IOT โดยใช้ Sonoff แปลงปั้มน้ำ AC 3แรง 3เฟส ให้สามารถใช้กับ โซล่าเซลล์ได้ - ใช้อินเวอร์เตอร์ Solar Pump VFD Powtran PI570-S 004G1 - เหมาะกับการใช้งาน ไฟฟ้า AC 1เฟส 220V และโซล่าเซลล์ ไม่เกิน 450VDC - ใช้ บอร์ด Sonoff ในการสั่งงาน
ดูสรุปวงจรแบบข้อความ (อุปกรณ์ + การต่อสาย)
ผู้สร้าง: ช่างโป้ ธารา
อุปกรณ์ในตู้คอนโทรลนี้ (12 ชิ้น)
- Inverter — Inverter Solar VFD PI570S (VFD)
- ไดโอดบริ — ไดโอดบริดจ์ 3เฟส (Other)
- เทอมินอล — เทอมินอล 6 ช่อง (Other)
- เบรกเกอร — เบรกเกอร์ AC (Breaker)
- เบรกเกอร — เบรกเกอร์ DC (Breaker)
- เทอมินอล — เทอมินอล 6 ช่อง (Other)
- terminal — terminal (VFD)
- Pilot — Pilot Lamp Green (Other)
- Sonoff — Sonoff 1CH (Switch, EweLink)
- Selector — Selector Switch 3Way (Switch)
- AC — AC Surge Protector (Breaker)
- DC — DC Surge Protector (Other)
การเชื่อมต่อสายไฟ (28 เส้น)
- เบรกเกอร (L) → เทอมินอล (T1) · ภาคกำลัง AC · 2.5 mm²
- เบรกเกอร (L) → AC (L) · ภาคกำลัง AC · 2.5 mm²
- เทอมินอล (T2) → เบรกเกอร (N) · ภาคกำลัง AC · 2.5 mm²
- เบรกเกอร (N) → AC (N) · ภาคกำลัง AC · 2.5 mm²
- Inverter (R) → เบรกเกอร (L) · ภาคกำลัง AC · 2.5 mm²
- เบรกเกอร (N) → Inverter (T) · ภาคกำลัง AC · 2.5 mm²
- AC (PE) → เทอมินอล (T3) · ภาคกำลัง AC · 2.5 mm²
- เทอมินอล (T4) → เบรกเกอร (T1) · ภาคกำลัง DC · 4 mm²
- เบรกเกอร (T1) → DC (DC+) · ภาคกำลัง DC · 4 mm²
- เบรกเกอร (T2) → เทอมินอล (T5) · ภาคกำลัง DC · 4 mm²
- เบรกเกอร (T2) → DC (DC-) · ภาคกำลัง DC · 4 mm²
- เบรกเกอร (T3) → ไดโอดบริ (~) · ภาคกำลัง DC · 4 mm²
- ไดโอดบริ (~) → เบรกเกอร (T4) · ภาคกำลัง DC · 4 mm²
- DC (PE) → เทอมินอล (T6) · ภาคกำลัง DC · 4 mm²
- ไดโอดบริ (+) → Inverter (+) · ภาคกำลัง DC · 4 mm²
- ไดโอดบริ (-) → Inverter (-) · ภาคกำลัง DC · 4 mm²
- Inverter (U) → เทอมินอล (T1) · ภาคกำลัง AC · 2.5 mm²
- Inverter (V) → เทอมินอล (T2) · ภาคกำลัง AC · 2.5 mm²
- Inverter (W) → เทอมินอล (T3) · ภาคกำลัง AC · 2.5 mm²
- terminal (COM) → Selector (3) · ภาคคอนโทรล · 1 mm²
- Selector (3) → Selector (4) · ภาคคอนโทรล · 1 mm²
- Selector (4) → Pilot (X2) · ภาคคอนโทรล · 1 mm²
- terminal (COM) → Sonoff (INPUT) · ภาคคอนโทรล · 1 mm²
- terminal (+24V) → terminal (TA) · ภาคคอนโทรล · 1 mm²
- terminal (TB) → Pilot (X1) · ภาคคอนโทรล · 1 mm²
- terminal (DI1) → Selector (4) · ภาคคอนโทรล · 1 mm²
- Selector (3) → Sonoff (NO) · ภาคคอนโทรล · 1 mm²
- Sonoff (COM) → terminal (DI1) · ภาคคอนโทรล · 1 mm²
วงจรประกอบ ตู้อินเวอร์เตอร์ ควบคุมปั้มน้ำ 3แรง 3เฟส โซล่าเซลล์ สั่งงานผ่านมือถือ IOT
ตู้อินเวอร์เตอร์ ควบคุมปั้มน้ำ 3แรง 3เฟส โซล่าเซลล์ สั่งงานผ่านมือถือ IOT โดยใช้ Sonoff แปลงปั้มน้ำ AC 3แรง 3เฟส ให้สามารถใช้กับ โซล่าเซลล์ได้ - ใช้อินเวอร์เตอร์ Solar Pump VFD Powtran PI570-S 004G1 - เหมาะกับการใช้งาน ไฟฟ้า AC 1เฟส 220V และโซล่าเซลล์ ไม่เกิน 450VDC - ใช้ บอร์ด Sonoff ในการสั่งงาน - manual สามารถสั่งเปิดปั้มน้ำ ทันทีได้เลย - auto สามารถสั่งงานผ่านมือถือ หรือตั้งเวลาผ่าน sonoff เพื่อให้ทำงานตามเวลาได้ ทันทีตามที่ต้องการ โหมดต่างๆ ที่สามารถตั้งค่ากับอินเวอร์เตอร์ได้ 1. ปรับตั้งรอบ แรง-เบาได้ 2. ปรับตั้ง Soft Start - Soft Stop เพื่อป้องกันระบบไฟฟ้า หรือน้ำกระชากแรงเกินไป 3. ใช้ได้ทั้ง ไฟฟ้า AC หรือ แผงSolarCell หรือ ผสมไฟได้ #Sonoff #ตู้คอนโทรลไฟฟ้า #ตู้ควบคุมปั้มน้ำโซลาร์เซลล์ #ตู้คอนโทรลสั่งงานผ่านมือถือ #ปั้มน้ำโซลาร์เซลล์
12 อุปกรณ์ · 28 เส้นสาย
อุปกรณ์ในตู้ (12)
- InverterInverter Solar VFD PI570S (VFD)
- ไดโอดบริไดโอดบริดจ์ 3เฟส (Other)
- เทอมินอลเทอมินอล 6 ช่อง (Other)
- เบรกเกอรเบรกเกอร์ AC (Breaker)
- เบรกเกอรเบรกเกอร์ DC (Breaker)
- เทอมินอลเทอมินอล 6 ช่อง (Other)
- terminalterminal (VFD)
- PilotPilot Lamp Green (Other)
- SonoffSonoff 1CH (Switch, EweLink)
- SelectorSelector Switch 3Way (Switch)
- ACAC Surge Protector (Breaker)
- DCDC Surge Protector (Other)
การเชื่อมต่อสายไฟ (28)
- เบรกเกอร (L) → เทอมินอล (T1) · ภาคกำลัง AC · 2.5 mm²
- เบรกเกอร (L) → AC (L) · ภาคกำลัง AC · 2.5 mm²
- เทอมินอล (T2) → เบรกเกอร (N) · ภาคกำลัง AC · 2.5 mm²
- เบรกเกอร (N) → AC (N) · ภาคกำลัง AC · 2.5 mm²
- Inverter (R) → เบรกเกอร (L) · ภาคกำลัง AC · 2.5 mm²
- เบรกเกอร (N) → Inverter (T) · ภาคกำลัง AC · 2.5 mm²
- AC (PE) → เทอมินอล (T3) · ภาคกำลัง AC · 2.5 mm²
- เทอมินอล (T4) → เบรกเกอร (T1) · ภาคกำลัง DC · 4 mm²
- เบรกเกอร (T1) → DC (DC+) · ภาคกำลัง DC · 4 mm²
- เบรกเกอร (T2) → เทอมินอล (T5) · ภาคกำลัง DC · 4 mm²
- เบรกเกอร (T2) → DC (DC-) · ภาคกำลัง DC · 4 mm²
- เบรกเกอร (T3) → ไดโอดบริ (~) · ภาคกำลัง DC · 4 mm²
- ไดโอดบริ (~) → เบรกเกอร (T4) · ภาคกำลัง DC · 4 mm²
- DC (PE) → เทอมินอล (T6) · ภาคกำลัง DC · 4 mm²
- ไดโอดบริ (+) → Inverter (+) · ภาคกำลัง DC · 4 mm²
- ไดโอดบริ (-) → Inverter (-) · ภาคกำลัง DC · 4 mm²
- Inverter (U) → เทอมินอล (T1) · ภาคกำลัง AC · 2.5 mm²
- Inverter (V) → เทอมินอล (T2) · ภาคกำลัง AC · 2.5 mm²
- Inverter (W) → เทอมินอล (T3) · ภาคกำลัง AC · 2.5 mm²
- terminal (COM) → Selector (3) · ภาคคอนโทรล · 1 mm²
- Selector (3) → Selector (4) · ภาคคอนโทรล · 1 mm²
- Selector (4) → Pilot (X2) · ภาคคอนโทรล · 1 mm²
- terminal (COM) → Sonoff (INPUT) · ภาคคอนโทรล · 1 mm²
- terminal (+24V) → terminal (TA) · ภาคคอนโทรล · 1 mm²
- terminal (TB) → Pilot (X1) · ภาคคอนโทรล · 1 mm²
- terminal (DI1) → Selector (4) · ภาคคอนโทรล · 1 mm²
- Selector (3) → Sonoff (NO) · ภาคคอนโทรล · 1 mm²
- Sonoff (COM) → terminal (DI1) · ภาคคอนโทรล · 1 mm²
