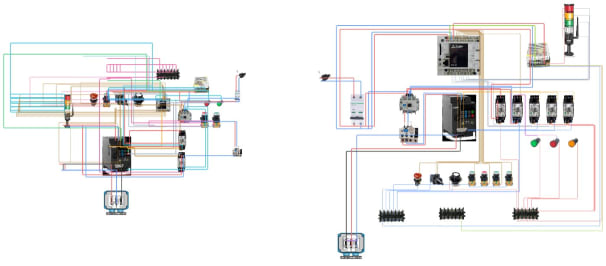

แบบจำลองตู้คอนโทรล "โครงงานควยถอก" · 47 อุปกรณ์ · 153 เส้นสาย · โดย ธราเทพ จงเหล็ก — ดูและฝึกประกอบ/ต่อสายบน TaraLab

ดูสรุปวงจรแบบข้อความ (อุปกรณ์ + การต่อสาย)

ผู้สร้าง: ธราเทพ จงเหล็ก

อุปกรณ์ในตู้คอนโทรลนี้ (47 ชิ้น)

• เบรกเกอร — เบรกเกอร์ AC (Breaker)
• แมกเนติก — แมกเนติก (Contactor)
• โอเวอร์โ — โอเวอร์โหลด (Contactor)
• เพาเวอร์ — เพาเวอร์ซับ 24v (PowerSupply)
• มอเตอร์ — มอเตอร์ (Other)
• รีเลย์ — รีเลย์ (Relay, OMRON)
• button — button switch (Switch)
• button — button switch (Switch, button switch)
• FX5UJ — FX5UJ (PLC)
• ปลัก — ปลัก (VFD)
• รีเลย์-3 — รีเลย์ (Relay, OMRON)
• เทอมินอล — เทอมินอล 6 ช่อง (Other)
• button-2 — button switch (Switch)
• อีเมอเจน — อีเมอเจนซี่ (VFD)
• ซีเล็คเต — ซีเล็คเตอร์สวิทช์3ทาง (Switch)
• ปุ่มวอลล — ปุ่มวอลลุ่ม (VFD)
• pilot — pilot lamp สีเขียว (VFD)
• pilot — pilot lamp สีแดง (VFD)
• Signal — Signal Tower Light / Andon Light (VFD)
• vfd — vfd (VFD)
• vfd-2 — vfd (VFD)
• FX5UJ-2 — FX5UJ (PLC)
• เพาเวอร์-2 — เพาเวอร์ซับ 24v (PowerSupply)
• เบรกเกอร-2 — เบรกเกอร์ AC (Breaker)
• แมกเนติก-2 — แมกเนติก (Contactor)
• โอเวอร์โ-2 — โอเวอร์โหลด (Contactor)
• รีเลย์ — รีเลย์ (Relay, OMRON)
• รีเลย์-2 — รีเลย์ (Relay, OMRON)
• รีเลย์-4 — รีเลย์ (Relay, OMRON)
• รีเลย์-5 — รีเลย์ (Relay, OMRON)
• รีเลย์-6 — รีเลย์ (Relay, OMRON)
• เทอมินอล — เทอมินอล 6 ช่อง (Other)
• เทอมินอล-2 — เทอมินอล 6 ช่อง (Other)
• Signal — Signal Tower Light / Andon Light (VFD)
• อีเมอเจน — อีเมอเจนซี่ (VFD)
• ซีเล็คเต — ซีเล็คเตอร์สวิทช์3ทาง (Switch)
• pilot — pilot lamp สีเขียว (VFD)
• pilot — pilot lamp สีแดง (VFD)
• pilot — pilot lamp สีเหลือง (VFD)
• button — button switch (Switch)
• button — button switch (Switch, button switch)
• button-3 — button switch (Switch)
• button-4 — button switch (Switch)
• ปลัก — ปลัก (VFD)
• ปุ่มวอลล — ปุ่มวอลลุ่ม (VFD)
• มอเตอร์ — มอเตอร์ (Other)
• เทอมินอล-3 — เทอมินอล 6 ช่อง (Other)

การเชื่อมต่อสายไฟ (153 เส้น)

• ปลัก (L 220) → เบรกเกอร (L) · Main Power · 5 mm²
• ปลัก (N 220) → เบรกเกอร (N) · Main Power · 5 mm²
• เบรกเกอร (N) → แมกเนติก (L2) · Main Power · 5 mm²
• เบรกเกอร (L) → แมกเนติก (L1) · Main Power · 5 mm²
• แมกเนติก (T1) → โอเวอร์โ (T1) · Main Power · 5 mm²
• แมกเนติก (T2) → โอเวอร์โ (T2) · Main Power · 5 mm²
• เบรกเกอร (N) → เพาเวอร์ (N) · Main Power · 5 mm²
• เบรกเกอร (L) → เพาเวอร์ (L) · Main Power · 5 mm²
• เพาเวอร์ (L) → รีเลย์ (12) · Main Power · 5 mm²
• แมกเนติก (A1) → รีเลย์ (5) · Main Power · 5 mm²
• แมกเนติก (A2) → เบรกเกอร (N) · Main Power · 5 mm²
• เพาเวอร์ (COM) → เทอมินอล (T1) · Main Power · 5 mm²
• เทอมินอล (T1) → เทอมินอล (T2) · Main Power · 5 mm²
• เทอมินอล (T2) → เทอมินอล (T3) · Main Power · 5 mm²
• เทอมินอล (T3) → เทอมินอล (T4) · Main Power · 5 mm²
• เทอมินอล (T4) → เทอมินอล (T5) · Main Power · 5 mm²
• เทอมินอล (T5) → เทอมินอล (T6) · Main Power · 5 mm²
• เทอมินอล (T1) → button (S1) · Main Power · 5 mm²
• เทอมินอล (T2) → รีเลย์-3 (9) · Main Power · 5 mm²
• แมกเนติก (A1) → รีเลย์-3 (13) · Main Power · 5 mm²
• แมกเนติก (A2) → รีเลย์-3 (14) · Main Power · 5 mm²
• รีเลย์-3 (5) → FX5UJ (X5) · Main Power · 5 mm²
• มอเตอร์ (W2) → มอเตอร์ (U1) · Main Power · 5 mm²
• มอเตอร์ (V1) → มอเตอร์ (U2) · Main Power · 5 mm²
• มอเตอร์ (V2) → มอเตอร์ (W1) · Main Power · 5 mm²
• เทอมินอล (T3) → อีเมอเจน (+24) · Control · 1.5 mm²
• อีเมอเจน (+24) → button-2 (S2) · Control · 1.5 mm²
• button-2 (S2) → ซีเล็คเต (13) · Control · 1.5 mm²
• ซีเล็คเต (13) → ซีเล็คเต (11) · Control · 1.5 mm²
• อีเมอเจน (plc) → FX5UJ (X1) · Control · 1.5 mm²
• button-2 (N) → FX5UJ (X2) · Control · 1.5 mm²
• ซีเล็คเต (12) → FX5UJ (X3) · Control · 1.5 mm²
• ซีเล็คเต (14) → FX5UJ (X4) · Control · 1.5 mm²
• ปุ่มวอลล (plc) → FX5UJ (X6) · Control · 1.5 mm²
• เพาเวอร์ (5V) → ปุ่มวอลล (com) · Control · 1.5 mm²
• Signal (24V) → Signal (24V) · Main Power · 5 mm²
• Signal (24V) → Signal (24V) · Main Power · 5 mm²
• Signal (24V) → Signal (24V) · Main Power · 5 mm²
• Signal (24V) → Signal (24V) · Main Power · 5 mm²
• Signal (plc) → FX5UJ (Y3) · Control · 1.5 mm²
• Signal (plc) → FX5UJ (+V1) · Control · 1.5 mm²
• Signal (plc) → FX5UJ (Y4) · Control · 1.5 mm²
• Signal (plc) → FX5UJ (Y5) · Control · 1.5 mm²
• Signal (plc) → FX5UJ (Y6) · Control · 1.5 mm²
• FX5UJ (Y10) → vfd (STF) · Control · 1.5 mm²
• FX5UJ (Y7) → vfd (STR) · Control · 1.5 mm²
• FX5UJ (Y11) → vfd (RM) · Control · 1.5 mm²
• vfd (W) → มอเตอร์ (W2) · Main Power · 5 mm²
• vfd (V) → มอเตอร์ (V2) · Main Power · 5 mm²
• vfd (U) → มอเตอร์ (U2) · Main Power · 5 mm²
• โอเวอร์โ (T1) → vfd (L) · Main Power · 5 mm²
• โอเวอร์โ (T2) → vfd (N) · Main Power · 5 mm²
• เพาเวอร์ (GND) → vfd (GND) · Main Power · 5 mm²
• pilot (plc) → รีเลย์-3 (5) · Main Power · 5 mm²
• รีเลย์-3 (4) → pilot (plc) · Main Power · 5 mm²
• button (S1) → button (S2) · Main Power · 5 mm²
• button (N) → FX5UJ (X7) · Main Power · 5 mm²
• button (N) → FX5UJ (X11) · Main Power · 5 mm²
• รีเลย์ (14) → FX5UJ (Y1) · Main Power · 5 mm²
• รีเลย์ (12) → รีเลย์ (5) · Main Power · 5 mm²
• pilot (24) → pilot (24) · Main Power · 5 mm²
• เพาเวอร์ (24V) → pilot (24) · Main Power · 5 mm²
• เพาเวอร์ (24V) → รีเลย์ (13) · Main Power · 5 mm²
• เพาเวอร์ (24V) → Signal (24V) · Main Power · 5 mm²
• FX5UJ (L) → เพาเวอร์ (L) · Main Power · 5 mm²
• FX5UJ (N) → เพาเวอร์ (N) · Main Power · 5 mm²
• FX5UJ (S/S) → เพาเวอร์ (24V) · Main Power · 5 mm²
• เพาเวอร์ (GND) → FX5UJ (G) · Main Power · 5 mm²
• ปลัก (L 220) → เบรกเกอร-2 (L) · Main Power · 5 mm²
• เบรกเกอร-2 (N) → แมกเนติก-2 (L2) · Main Power · 5 mm²
• เบรกเกอร-2 (L) → แมกเนติก-2 (L1) · Main Power · 5 mm²
• แมกเนติก-2 (T2) → โอเวอร์โ-2 (T2) · Main Power · 5 mm²
• แมกเนติก-2 (T1) → โอเวอร์โ-2 (T1) · Main Power · 5 mm²
• โอเวอร์โ-2 (T1) → vfd-2 (L) · Main Power · 5 mm²
• โอเวอร์โ-2 (T2) → vfd-2 (N) · Main Power · 5 mm²
• vfd-2 (V) → มอเตอร์ (W1) · Main Power · 5 mm²
• vfd-2 (W) → มอเตอร์ (U1) · Main Power · 5 mm²
• vfd-2 (U) → มอเตอร์ (V1) · Main Power · 5 mm²
• มอเตอร์ (W2) → มอเตอร์ (U2) · Main Power · 5 mm²
• มอเตอร์ (U2) → มอเตอร์ (V2) · Main Power · 5 mm²
• ปลัก (N 220) → เบรกเกอร-2 (N) · Main Power · 5 mm²
• เบรกเกอร-2 (N) → เพาเวอร์-2 (N) · Main Power · 5 mm²
• เบรกเกอร-2 (L) → เพาเวอร์-2 (L) · Main Power · 5 mm²
• เพาเวอร์-2 (24V) → เทอมินอล-2 (T6) · Control · 1.5 mm²
• เพาเวอร์-2 (COM) → เทอมินอล (T1) · Control · 1.5 mm²
• เพาเวอร์-2 (GND) → เทอมินอล-3 (T6) · Control · 1.5 mm²
• เทอมินอล (T1) → เทอมินอล (T2) · Control · 1.5 mm²
• เทอมินอล (T2) → เทอมินอล (T3) · Control · 1.5 mm²
• เทอมินอล (T3) → เทอมินอล (T4) · Control · 1.5 mm²
• เทอมินอล (T4) → เทอมินอล (T5) · Control · 1.5 mm²
• เทอมินอล (T5) → เทอมินอล (T6) · Control · 1.5 mm²
• เทอมินอล (T3) → ปุ่มวอลล (com) · Control · 1.5 mm²
• button (S2) → button (S1) · Control · 1.5 mm²
• button (S1) → button-3 (S2) · Control · 1.5 mm²
• button-3 (S2) → button-4 (S2) · Control · 1.5 mm²
• ซีเล็คเต (11) → ซีเล็คเต (13) · Control · 1.5 mm²
• ซีเล็คเต (13) → เทอมินอล (T2) · Control · 1.5 mm²
• อีเมอเจน (+24) → เทอมินอล (T1) · Control · 1.5 mm²
• button (S2) → เทอมินอล (T4) · Control · 1.5 mm²
• FX5UJ-2 (L) → เบรกเกอร-2 (L) · Main Power · 5 mm²
• FX5UJ-2 (N) → เบรกเกอร-2 (N) · Main Power · 5 mm²
• เพาเวอร์-2 (24V) → FX5UJ-2 (S/S) · Main Power · 5 mm²
• เพาเวอร์-2 (GND) → FX5UJ-2 (G) · Main Power · 5 mm²
• FX5UJ-2 (X0) → อีเมอเจน (plc) · Control · 1.5 mm²
• FX5UJ-2 (X1) → button-3 (N) · Control · 1.5 mm²
• FX5UJ-2 (X2) → ซีเล็คเต (12) · Control · 1.5 mm²
• FX5UJ-2 (X3) → ซีเล็คเต (14) · Control · 1.5 mm²
• FX5UJ-2 (X4) → button (N) · Control · 1.5 mm²
• FX5UJ-2 (X5) → button (N) · Control · 1.5 mm²
• FX5UJ-2 (X6) → รีเลย์-2 (5) · Control · 1.5 mm²
• button-4 (N) → FX5UJ-2 (X7) · Control · 1.5 mm²
• เทอมินอล-2 (T1) → ปุ่มวอลล (10V) · Control · 1.5 mm²
• เทอมินอล-2 (T2) → รีเลย์ (13) · Control · 1.5 mm²
• รีเลย์ (14) → FX5UJ-2 (Y0) · Control · 1.5 mm²
• เพาเวอร์-2 (L) → รีเลย์ (12) · Main Power · 5 mm²
• รีเลย์ (12) → รีเลย์ (5) · Main Power · 5 mm²
• รีเลย์ (4) → แมกเนติก-2 (A1) · Main Power · 5 mm²
• เพาเวอร์-2 (N) → แมกเนติก-2 (A2) · Main Power · 5 mm²
• แมกเนติก-2 (A2) → รีเลย์-2 (14) · Main Power · 5 mm²
• แมกเนติก-2 (A1) → รีเลย์-2 (13) · Main Power · 5 mm²
• เทอมินอล (T5) → รีเลย์-2 (9) · Control · 1.5 mm²
• เทอมินอล (T5) → รีเลย์-2 (12) · Control · 1.5 mm²
• รีเลย์-2 (5) → pilot (24) · Control · 1.5 mm²
• รีเลย์-2 (4) → pilot (24) · Control · 1.5 mm²
• เทอมินอล-2 (T3) → pilot (plc) · Control · 1.5 mm²
• เทอมินอล-2 (T4) → pilot (plc) · Control · 1.5 mm²
• เทอมินอล-2 (T5) → pilot (plc) · Control · 1.5 mm²
• รีเลย์-4 (5) → vfd-2 (STF) · Control · 1.5 mm²
• รีเลย์-5 (5) → vfd-2 (STR) · Control · 1.5 mm²
• รีเลย์-6 (5) → vfd-2 (RM) · Control · 1.5 mm²
• เทอมินอล-2 (T6) → รีเลย์-4 (13) · Control · 1.5 mm²
• เทอมินอล-2 (T6) → รีเลย์-5 (13) · Control · 1.5 mm²
• เทอมินอล-2 (T6) → รีเลย์-6 (13) · Control · 1.5 mm²
• เทอมินอล-2 (T6) → เทอมินอล-2 (T5) · Control · 1.5 mm²
• เทอมินอล-2 (T5) → เทอมินอล-2 (T4) · Control · 1.5 mm²
• เทอมินอล-2 (T4) → เทอมินอล-2 (T3) · Control · 1.5 mm²
• เทอมินอล-2 (T3) → เทอมินอล-2 (T2) · Control · 1.5 mm²
• เทอมินอล-2 (T2) → เทอมินอล-2 (T1) · Control · 1.5 mm²
• vfd-2 (COM) → รีเลย์-4 (9) · Control · 1.5 mm²
• รีเลย์-5 (9) → vfd-2 (COM) · Control · 1.5 mm²
• รีเลย์-6 (9) → vfd-2 (COM) · Control · 1.5 mm²
• FX5UJ-2 (Y1) → รีเลย์-4 (14) · Control · 1.5 mm²
• FX5UJ-2 (Y2) → รีเลย์-5 (14) · Control · 1.5 mm²
• FX5UJ-2 (Y3) → รีเลย์-6 (14) · Control · 1.5 mm²
• FX5UJ-2 (Y4) → Signal (plc) · Control · 1.5 mm²
• FX5UJ-2 (Y5) → Signal (plc) · Control · 1.5 mm²
• FX5UJ-2 (Y6) → Signal (plc) · Control · 1.5 mm²
• FX5UJ-2 (Y7) → Signal (plc) · Control · 1.5 mm²
• เพาเวอร์-2 (24V) → Signal (24V) · Control · 1.5 mm²
• Signal (24V) → Signal (24V) · Control · 1.5 mm²
• Signal (24V) → Signal (24V) · Control · 1.5 mm²
• Signal (24V) → Signal (24V) · Control · 1.5 mm²
• Signal (24V) → Signal (24V) · Control · 1.5 mm²
