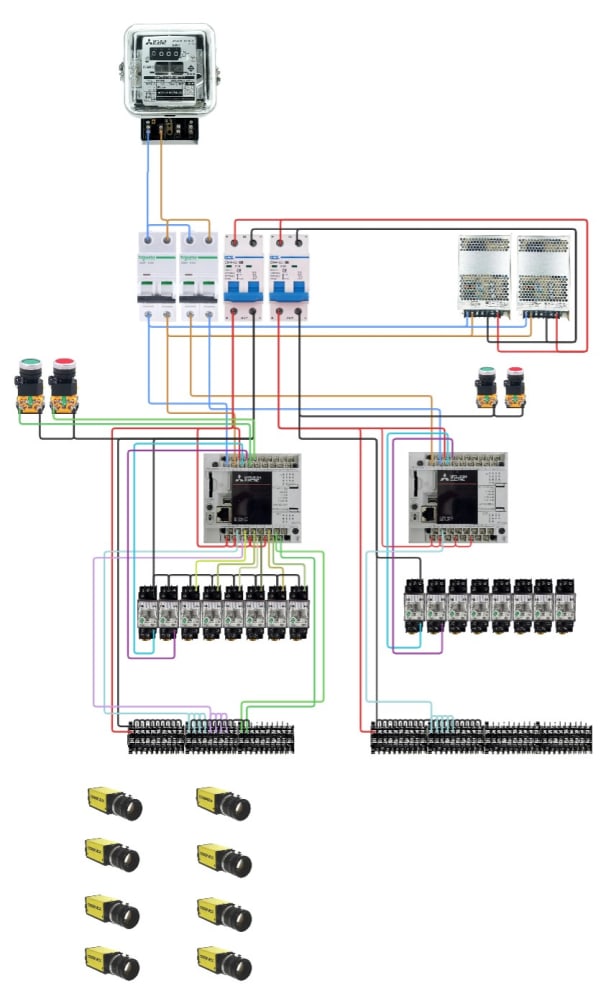

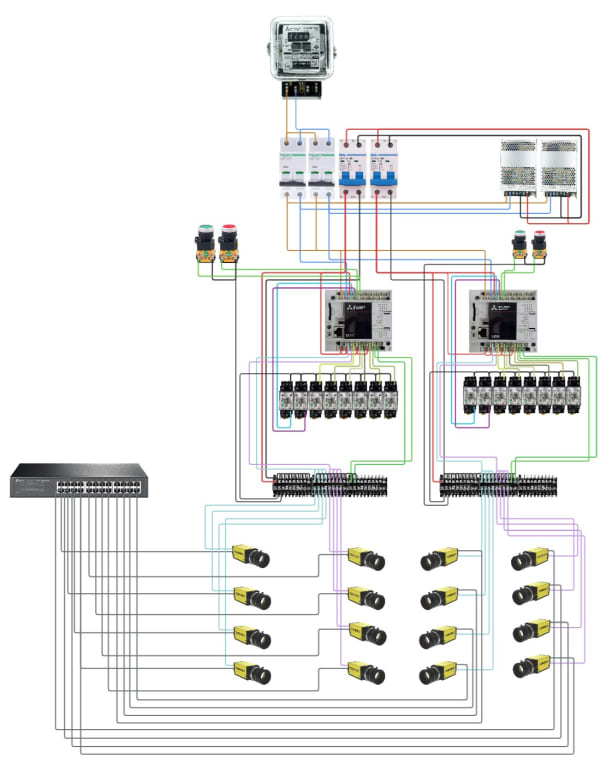

แบบจำลองตู้คอนโทรล "Untitled Project" · 34 อุปกรณ์ · 76 เส้นสาย · โดย อภิชาติ สุวรรณวงค์ — ดูและฝึกประกอบ/ต่อสายบน TaraLab

ดูสรุปวงจรแบบข้อความ (อุปกรณ์ + การต่อสาย)

ผู้สร้าง: อภิชาติ สุวรรณวงค์

อุปกรณ์ในตู้คอนโทรลนี้ (34 ชิ้น)

• มิตเตอร์ — มิตเตอร์ไฟฟ้า (PowerSupply)
• เบรกเกอร — เบรกเกอร์ AC (Breaker)
• เบรกเกอร — เบรกเกอร์ AC (Breaker)
• เบรกเกอร — เบรกเกอร์ DC (Breaker)
• เบรกเกอร — เบรกเกอร์ DC (Breaker)
• Switchin — Switching 12VDC (PowerSupply)
• Switchin — Switching 12VDC (PowerSupply)
• FX5UJ — FX5UJ (PLC)
• FX5UJ — FX5UJ (PLC)
• รีเลย์ — รีเลย์ (Relay, OMRON)
• รีเลย์ — รีเลย์ (Relay, OMRON)
• รีเลย์ — รีเลย์ (Relay, OMRON)
• รีเลย์ — รีเลย์ (Relay, OMRON)
• รีเลย์ — รีเลย์ (Relay, OMRON)
• รีเลย์ — รีเลย์ (Relay, OMRON)
• รีเลย์ — รีเลย์ (Relay, OMRON)
• รีเลย์ — รีเลย์ (Relay, OMRON)
• รีเลย์ — รีเลย์ (Relay, OMRON)
• รีเลย์ — รีเลย์ (Relay, OMRON)
• รีเลย์ — รีเลย์ (Relay, OMRON)
• รีเลย์ — รีเลย์ (Relay, OMRON)
• รีเลย์ — รีเลย์ (Relay, OMRON)
• รีเลย์ — รีเลย์ (Relay, OMRON)
• เทอร์มิน — เทอร์มินอล (VFD)
• เทอร์มิน — เทอร์มินอล (VFD)
• เทอร์มิน — เทอร์มินอล (VFD)
• เทอร์มิน — เทอร์มินอล (VFD)
• เทอร์มิน — เทอร์มินอล (VFD)
• เทอร์มิน — เทอร์มินอล (VFD)
• เทอร์มิน — เทอร์มินอล (VFD)
• button — button switch (Switch)
• button — button switch (Switch, button switch)
• รีเลย์ — รีเลย์ (Relay, OMRON)
• รีเลย์ — รีเลย์ (Relay, OMRON)

การเชื่อมต่อสายไฟ (76 เส้น)

• มิตเตอร์ (N1) → เบรกเกอร (N) · Main Power · 2.5 mm²
• มิตเตอร์ (L1) → เบรกเกอร (L) · Main Power · 2.5 mm²
• เบรกเกอร (L) → เบรกเกอร (L) · Main Power · 2.5 mm²
• เบรกเกอร (N) → เบรกเกอร (N) · Main Power · 2.5 mm²
• เบรกเกอร (N) → Switchin (N) · Main Power · 2.5 mm²
• เบรกเกอร (N) → Switchin (N) · Main Power · 2.5 mm²
• เบรกเกอร (L) → Switchin (L) · Main Power · 2.5 mm²
• เบรกเกอร (L) → Switchin (L) · Main Power · 2.5 mm²
• Switchin (V+) → เบรกเกอร (T1) · Main Power · 2.5 mm²
• เบรกเกอร (T1) → Switchin (V+) · Main Power · 2.5 mm²
• เบรกเกอร (T2) → Switchin (V-) · Main Power · 2.5 mm²
• Switchin (V-) → เบรกเกอร (T2) · Main Power · 2.5 mm²
• เบรกเกอร (L) → FX5UJ (L) · Main Power · 2.5 mm²
• เบรกเกอร (L) → FX5UJ (L) · Main Power · 2.5 mm²
• เบรกเกอร (N) → FX5UJ (N) · Main Power · 2.5 mm²
• เบรกเกอร (N) → FX5UJ (N) · Main Power · 2.5 mm²
• เบรกเกอร (T3) → FX5UJ (24V) · Main Power · 2.5 mm²
• FX5UJ (24V) → FX5UJ (+V0) · Main Power · 2.5 mm²
• FX5UJ (+V0) → FX5UJ (+V1) · Main Power · 2.5 mm²
• FX5UJ (+V1) → FX5UJ (+V2) · Main Power · 2.5 mm²
• เบรกเกอร (T4) → เทอร์มิน (T1) · Main Power · 2.5 mm²
• เบรกเกอร (T3) → เทอร์มิน (T11) · Main Power · 2.5 mm²
• เบรกเกอร (T3) → เทอร์มิน (T11) · Main Power · 2.5 mm²
• เบรกเกอร (T4) → เทอร์มิน (T1) · Control · 1.5 mm²
• เบรกเกอร (T3) → FX5UJ (24V) · Control · 1.5 mm²
• FX5UJ (24V) → FX5UJ (+V0) · Control · 1.5 mm²
• FX5UJ (+V0) → FX5UJ (+V1) · Control · 1.5 mm²
• FX5UJ (+V1) → FX5UJ (+V2) · Control · 1.5 mm²
• button (N) → button (N) · Main Power · 2.5 mm²
• เบรกเกอร (T4) → button (N) · Main Power · 2.5 mm²
• เทอร์มิน (T1) → เทอร์มิน (T2) · Main Power · 2.5 mm²
• เทอร์มิน (T2) → เทอร์มิน (T3) · Main Power · 2.5 mm²
• เทอร์มิน (T3) → เทอร์มิน (T4) · Main Power · 2.5 mm²
• เทอร์มิน (T4) → เทอร์มิน (T5) · Main Power · 2.5 mm²
• เทอร์มิน (T5) → เทอร์มิน (T6) · Main Power · 2.5 mm²
• เทอร์มิน (T6) → เทอร์มิน (T7) · Main Power · 2.5 mm²
• เทอร์มิน (T7) → เทอร์มิน (T8) · Main Power · 2.5 mm²
• เทอร์มิน (T8) → เทอร์มิน (T9) · Main Power · 2.5 mm²
• เทอร์มิน (T9) → เทอร์มิน (T10) · Main Power · 2.5 mm²
• FX5UJ (Y0) → เทอร์มิน (T11) · Main Power · 2.5 mm²
• เทอร์มิน (T11) → เทอร์มิน (T12) · Main Power · 2.5 mm²
• เทอร์มิน (T13) → เทอร์มิน (T12) · Main Power · 2.5 mm²
• เทอร์มิน (T14) → เทอร์มิน (T13) · Main Power · 2.5 mm²
• FX5UJ (Y1) → เทอร์มิน (T15) · Main Power · 2.5 mm²
• เทอร์มิน (T15) → เทอร์มิน (T16) · Main Power · 2.5 mm²
• เทอร์มิน (T17) → เทอร์มิน (T16) · Main Power · 2.5 mm²
• เทอร์มิน (T18) → เทอร์มิน (T17) · Main Power · 2.5 mm²
• เทอร์มิน (T1) → เทอร์มิน (T2) · Main Power · 2.5 mm²
• เทอร์มิน (T2) → เทอร์มิน (T3) · Main Power · 2.5 mm²
• เทอร์มิน (T3) → เทอร์มิน (T4) · Main Power · 2.5 mm²
• เทอร์มิน (T4) → เทอร์มิน (T5) · Main Power · 2.5 mm²
• เทอร์มิน (T5) → เทอร์มิน (T6) · Main Power · 2.5 mm²
• เทอร์มิน (T6) → เทอร์มิน (T7) · Main Power · 2.5 mm²
• เทอร์มิน (T7) → เทอร์มิน (T8) · Main Power · 2.5 mm²
• เทอร์มิน (T8) → เทอร์มิน (T9) · Main Power · 2.5 mm²
• เบรกเกอร (T3) → FX5UJ (S/S) · Main Power · 2.5 mm²
• เบรกเกอร (T4) → รีเลย์ (5) · Main Power · 2.5 mm²
• รีเลย์ (5) → รีเลย์ (4) · Main Power · 2.5 mm²
• รีเลย์ (4) → รีเลย์ (4) · Main Power · 2.5 mm²
• รีเลย์ (4) → รีเลย์ (4) · Main Power · 2.5 mm²
• รีเลย์ (4) → รีเลย์ (4) · Main Power · 2.5 mm²
• รีเลย์ (4) → รีเลย์ (4) · Main Power · 2.5 mm²
• รีเลย์ (4) → รีเลย์ (4) · Main Power · 2.5 mm²
• เทอร์มิน (T1) → เทอร์มิน (T2) · Main Power · 2.5 mm²
• เทอร์มิน (T3) → เทอร์มิน (T2) · Main Power · 2.5 mm²
• เทอร์มิน (T3) → เทอร์มิน (T4) · Main Power · 2.5 mm²
• เทอร์มิน (T4) → เทอร์มิน (T5) · Main Power · 2.5 mm²
• เทอร์มิน (T5) → เทอร์มิน (T6) · Main Power · 2.5 mm²
• เทอร์มิน (T6) → เทอร์มิน (T7) · Main Power · 2.5 mm²
• เทอร์มิน (T7) → เทอร์มิน (T8) · Main Power · 2.5 mm²
• เทอร์มิน (T8) → เทอร์มิน (T9) · Main Power · 2.5 mm²
• เทอร์มิน (T9) → เทอร์มิน (T10) · Main Power · 2.5 mm²
• เบรกเกอร (T3) → FX5UJ (S/S) · Main Power · 2.5 mm²
• รีเลย์ (9) → FX5UJ (X0) · Main Power · 2.5 mm²
• รีเลย์ (9) → FX5UJ (X1) · Main Power · 2.5 mm²
• FX5UJ (Y2) → รีเลย์ (1) · Main Power · 2.5 mm²
